Укладочный состав для длинных рельсов со спаренными шпалами типа CYP500
Согласно «Средне- и долгосрочному плану развития железнодорожной сети», к 2020 году в Китае будет построено 12 000 km новых пассажирских и междугородних железнодорожных линий, а также запланировано строительство около 16 000 km новых линий.
Описание
маркер
Описание продукта
Согласно «Средне- и долгосрочному плану развития железнодорожной сети», к 2020 году в Китае будет построено 12 000 km новых пассажирских и междугородних железнодорожных линий, а также запланировано строительство около 16 000 km новых линий. Это неизбежно требует наличия множества комплектов оборудования для укладки бесстыкового пути. Разработка нового типа оборудования для укладки бесстыкового пути, отличающегося высокой эффективностью, производительностью, простотой эксплуатации и обслуживания, низкой стоимостью и низкой частотой отказов, соответствующего национальным условиям и состоянию дорог Китая, является насущной необходимостью для удовлетворения потребностей в однократной укладке бесстыкового пути.

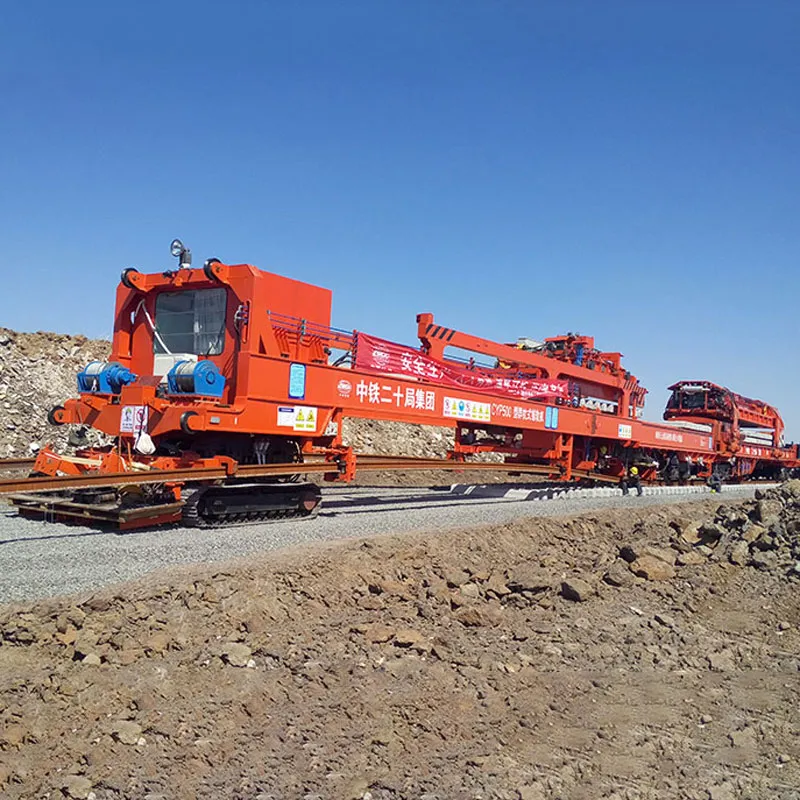

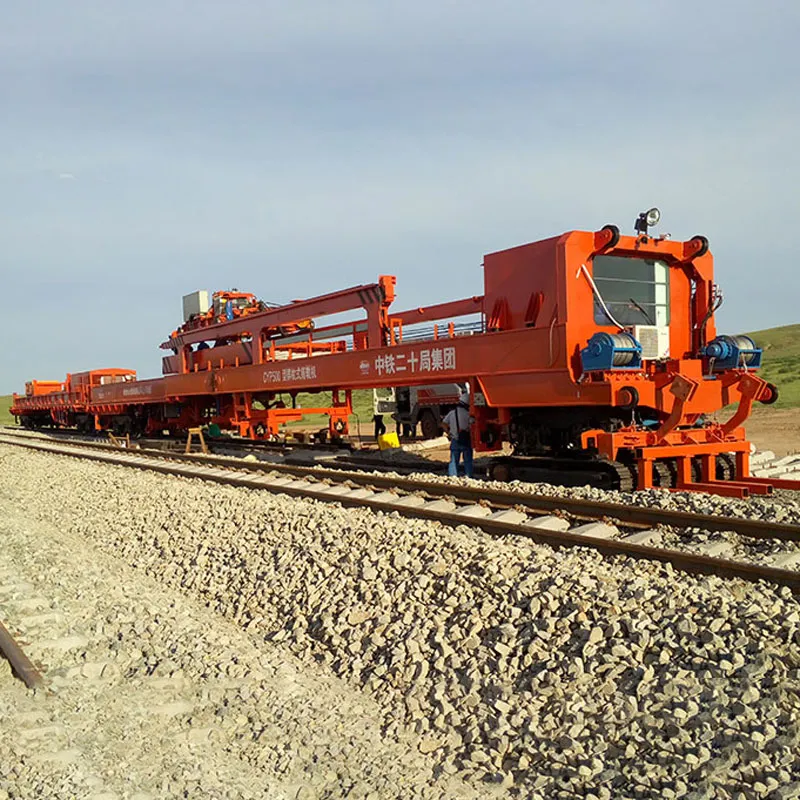

Для удовлетворения потребностей пользователей наша компания провела исследование различных типов путеукладчиков внутри страны и за рубежом и совместно с China Railway No.2 Group Co., Ltd. разработала комплекс для укладки длинномерных рельсов с групповой укладкой шпал модели CYP500. Режим работы данного комплекса предполагает групповую раскладку шпал, шаговое перемещение всей машины вперед и одновременную укладку рельсов в подрельсовые углубления для формирования железнодорожного пути. Отличие от метода одиночной укладки шпал заключается в том, что шпалы укладываются группами (одновременно несколько штук), причем режим работы предусматривает сначала распределение (выравнивание) шпал, а затем их укладку. Оборудование состоит из тягача для длинномерных рельсов, головной машины, вспомогательной машины, состава платформ для транспортировки шпал и рельсов, портального крана для перемещения шпал, силовой гидравлической системы и электрической системы управления.
Основные характеристики комплекса
На основе изучения передовых и зрелых отечественных и зарубежных технологий была проведена значительная оптимизация и модернизация, в результате чего после многократных исследований и обоснований был создан совершенно новый комплекс для групповой укладки шпал. Путеукладчик отличается простой конструкцией головной машины, безопасностью, надежностью, стабильной работой и низкой частотой отказов.
Комплекс CYP500 имеет модульную конструкцию, удобную для разборки и сборки. Путеукладчик может транспортироваться в сцепке с локомотивом по строящейся линии для перемещения между участками, а также может быть разобран для транспортировки автомобильным транспортом на большие расстояния. Это обеспечивает удобство и быстроту перебазировки, позволяя избежать сложной и длительной процедуры оформления перевозки по железной дороге.
Метод строительства с групповой укладкой шпал предусматривает сначала распределение, а затем укладку нескольких шпал за один раз в шаговом режиме. Это позволяет избежать опрокидывания и заклинивания шпал. В процессе укладки шпал машина находится в неподвижном состоянии, что облегчает регулировку расстояния между укладываемыми и уже уложенными шпалами, обеспечивая высокую точность укладки и качество строительства. Кроме того, использование данного комплекса для укладки пути на балластном основании характеризуется высокой степенью автоматизации, низкой трудоемкостью для персонала, низкими капитальными затратами на приобретение, низкими расходами на эксплуатацию и обслуживание, а также высокой комплексной эффективностью работы.
Основные технические параметры
1. Основные размеры
| Параметр | Значение |
| Общая длина комплекса (в рабочем состоянии) | Около 569 m |
| Максимальная ширина комплекса | 3400 mm |
| Максимальная высота комплекса | 4730 mm |
| Ширина колеи | 1435 mm |
2. Основные рабочие характеристики
| Параметр | Значение / Описание |
| Режим работы | Шаговая работа с групповой укладкой шпал |
| Способ тяги при работе | Комбинированное управление гусеничным тяговым устройством и 6 приводными осями |
| Общая мощность силовой системы | (273 kW + 75 kW) 348 kW |
| Тяговое усилие (на уклоне 12 ‰) | 2500 t |
| Тип укладываемых шпал | Шпалы типа II или III |
| Тип укладываемых рельсов | 60 kg/m |
| Тип основания пути | Балластное и безбалластное основание |
| Собственный вес комплекса | Около 1020 t (включая 37 платформ, портальный кран для шпал и транспортные опоры) |
| Общий вес состава при полной загрузке | Около 2460 t |
| Длина укладываемых рельсов | 500 m |
| Минимальный радиус при работе | 400 m |
| Преодолеваемый уклон при работе | 12 ‰ (12 промилле) Примечание: в оригинале %, вероятно ‰ |
| Скорость движения при работе (укладка) | 0 ～ 7.5 m/min |
| Средняя скорость укладки шпал (14 шт. в пачке) | 6 ～ 10 шт./min |
| Погрешность укладки шпал | |
| Погрешность эпюры шпал (шага) | ±10 mm |
| Погрешность отклонения от осевой линии пути | ±10 mm |
| Диапазон регулировки эпюры шпал | 500 ～ 800 mm (Примечание: в оригинале ‘m’, исправлено на ‘mm’ по контексту шага шпал) |
| Минимальный радиус проходимой кривой | 180 m |
| Температура окружающей среды при работе | -20℃ ～ +50℃ |
| Ветровая нагрузка при работе | ≤150 N/m² (6 баллов) |
| Ветровая нагрузка в нерабочем состоянии | ≤800 N/m² (11 баллов) |
| Высота над уровнем моря при работе | ≤2000 m |
| Освещение | Удовлетворяет условиям для ночной работы |
| Комплексная эффективность работы | 2 km / 12 h |
| Габарит | В транспортном состоянии комплекс соответствует требованиям негабаритности 2-й степени |
