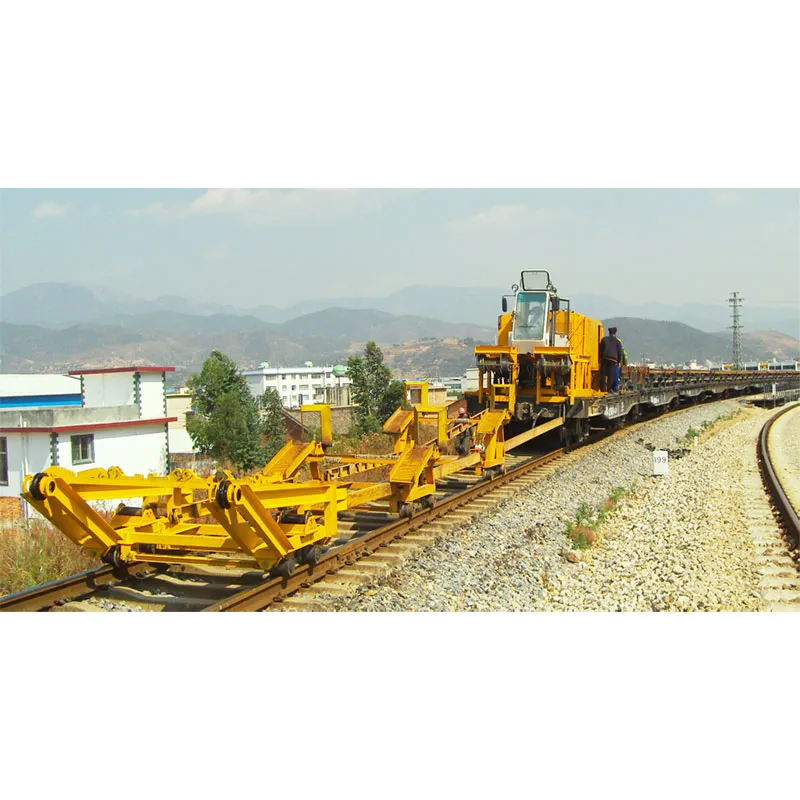

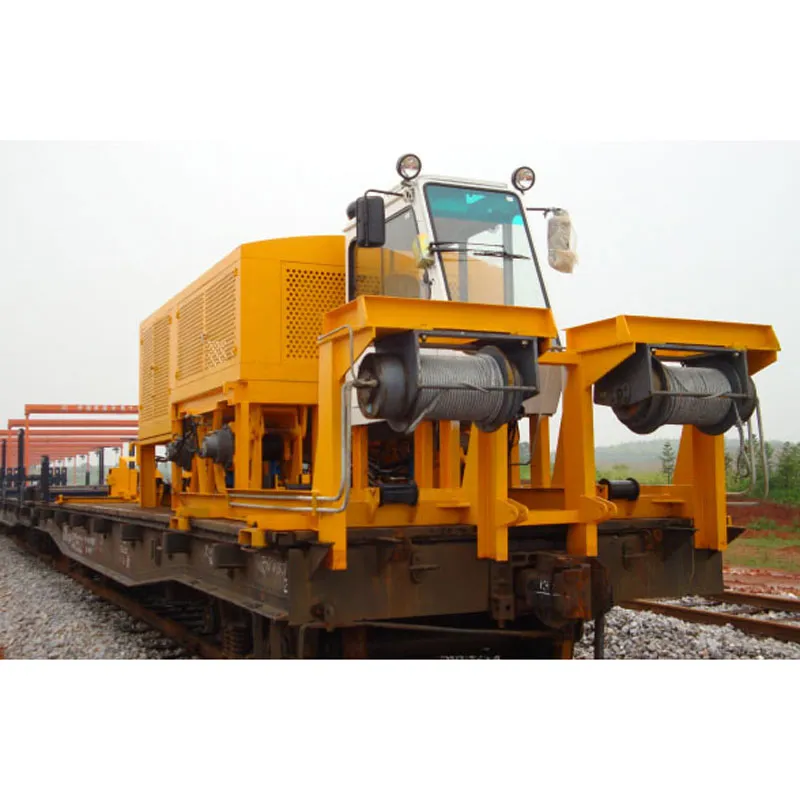

Толкательный укладочный состав типа WZ500F
Комплекс для толкающей укладки рельсов модели WZ500F разработан на базе комплекса для укладки длинномерных рельсов на безбалластном основании модели WZ500 нашей компании.
Описание
маркер
Описание продукта
Комплекс для толкающей укладки рельсов модели WZ500F разработан на базе комплекса для укладки длинномерных рельсов на безбалластном основании модели WZ500 нашей компании. Он характеризуется высокой степенью автоматизации, высокой точностью укладки, отсутствием повреждений рельсовых скреплений балластного/безбалластного основания, высокой комплексной эффективностью работы, высокой надежностью и наличием независимых прав интеллектуальной собственности Китая. Оборудование способно удовлетворить требования по однократной укладке бесстыкового пути на балластном и безбалластном основании при строительстве высокоскоростных железных дорог.
В данном путеукладочном комплексе применяется метод толкания при укладке рельсов. Он подходит для укладки длинномерных рельсовых плетей длиной 100～500 m и массой 60 kg/m на путях стандартной колеи.
Состав оборудования комплекса WZ500F для толкающей укладки (по порядку расположения в составе): в основном состоит из 160 роликов + транспортных тележек + роликовой тележки I + роликовой тележки II + роликовой тележки III + толкающего вагона с устройством разделения рельсов + вагона для плавного спуска (переходного вагона) + состава для транспортировки рельсов.
Основные технические параметры
1. Основные размеры
| Параметр | Значение |
| Общая длина комплекса | Около 545 m |
| Максимальная ширина комплекса | 3200 mm |
| Максимальная высота комплекса | 3574 mm |
| Ширина колеи | 1435 mm |
2. Основные рабочие характеристики
| Параметр | Значение |
| Тип работы (метод укладки) | Толкающая укладка рельсов |
| Тип основания пути | Различные виды балластного основания |
| Общая масса комплекса | Около 1770 t |
| Минимальный рабочий радиус | 2500 m |
| Модель двигателя | Deutz BF4L513 |
| Мощность двигателя | 90 kW (2000 rpm) |
| Емкость топливного бака | Около 540 L |
| Емкость бака гидравлического масла | Около 540 L |
| Давление в гидравлической системе | ≤25 MPa |
| Максимальное тяговое усилие лебедки | 65 kN |
| Скорость тяги лебедки | 5～80 m/min |
| Напряжение питания | DC 24 V |
| Количество рельсов, перевозимых за один рейс | 24 шт. |
| Длина укладываемых рельсов | 500 m |
| Тип укладываемых рельсов | 60 kg/m |
| Комплексная производительность | 3 km / 8 h |
| Рабочая температура окружающей среды | -20℃ ～ +50℃ |
| Условия освещения | Удовлетворяют условиям работы в ночное время |
